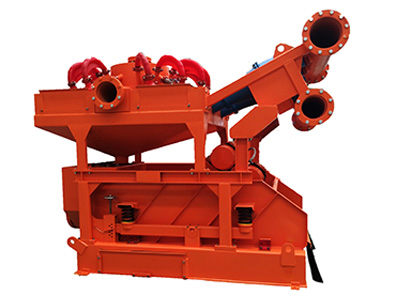

泥浆清洁器

泥浆清洁器

应用：
QJ系列高效泥浆清洁器是钻井液净化系统中的二、三级固控设备，可进一步分离由振动筛处理过的泥浆中所含的较小颗粒固相，以便泥浆进入四级分离设备。QJ系列清洁器可单独使用，也可将其底流振动筛作为一级固控振动筛的并联备用设备；
旋流器使用耐流体冲刷和腐蚀性能，。进料口线进料，圆滑过渡，有利于提高分离效率。内表光滑，流道合理；
除泥旋流器圆形分布，使各旋注器受压均衡，流量均匀可根据用户需求配置不同数量的除砂旋流器和除砂旋流器。
多功能性：
默泰克泥浆清洁器是在高性能ZS/Z 振动...

应用：
QJ系列高效泥浆清洁器是钻井液净化系统中的二、三级固控设备，可进一步分离由振动筛处理过的泥浆中所含的较小颗粒固相，以便泥浆进入四级分离设备。QJ系列清洁器可单独使用，也可将其底流振动筛作为一级固控振动筛的并联备用设备；
旋流器使用耐流体冲刷和腐蚀性能，。进料口线进料，圆滑过渡，有利于提高分离效率。内表光滑，流道合理；
除泥旋流器圆形分布，使各旋注器受压均衡，流量均匀可根据用户需求配置不同数量的除砂旋流器和除砂旋流器。
多功能性：
默泰克泥浆清洁器是在高性能ZS/Z 振动筛上安装CS除砂器和CN除泥器单元构成作为泥浆清洁系统中固相控制设备。可单独使用，将振动筛 并联使用。
经济效益：
去除并干燥固体颗粒，使排放废弃物较小化，降低处理成本，改善环境。
工作原理
泥浆清洁器结合了旋流器组成 – 除泥器 和除砂器单元  -- 从重型，大颗粒固相中分离细小颗粒。重金石及其他固相颗粒则被进入100-200目的振动筛筛网， 分离后 进入主系统。

型号

QJ-2

QJ-3S

QJ-503

除砂旋流器处理量 m3/h

240

240 / 360

220 / 330

除砂旋流器直径 mm

300mm

300

250

除砂旋流器数量

2

2月3日

2月3日

除泥旋流器处理量m3/h

240 / 320

240 / 320

240 / 320

除泥旋流器直径 mm

100

100

100

除泥旋流器数量

44181

44181

44181

工作压力 Mpa

0.25 ~ 0.4

进浆口尺寸 mm

DN150

DN150

DN150

出浆口尺寸 mm

DN200

DN200

DN200

振动筛型号

ZS/Z-2

ZS/Z-5

ZS、Z

电机功率 KW

2*1.865

2*1.865

2*1.865

筛网尺寸 mm

1181*712

1168*585

1150*695

筛网数量

3

1月4日

1月3日

振动类型

直线型

直线或椭圆轨双轨迹

直线型

振动强度

≤7.0G

≤7.5G

≤7.5G

倾角调节范围

-3~+5°

-3~+3°

-1~+5°

振动电机

意大利OLI或美国Martin

电气元件

西门子或施耐德

重量 kg

3200

2650

3300

外形尺寸 mm

3250*1890*2620

2955*1860*2290

3200*2032*2769


特性与优势：

  • 除砂器、除泥器和振动筛组合使用，减少占地面积。

  • 高效耐磨聚氨酯旋流器，保证使用寿命。

  • 结合使用工况，提供不同多型号配制产品供选择。

  • 高G力的激振强度（可视工况需要进行调整）。

  • 快速钻屑输送速度及较高的处理能力。

  • 可处理大排量大比重钻井液。

  • 筛箱底框可为客户提供碳钢或不锈钢材质两种选择。

  • 筛箱整体热处理，能满足高激振强度下长时间工作。
